开利19XR离心机导叶坏了？制冷直降30%！3大核心解析+故障排查

　　开利19XR作为高端离心机，制冷量能达几千冷吨，靠的不仅是大主机，还有“精准控风”的导叶系统——这几片看似普通的“金属叶子”，能直接决定制冷效率。很多人修19XR时，只关注压缩机却忽略导叶，结果换了主机还没解决制冷差，最后发现只是导叶卡涩。今天专门拆解开利19XR导叶系统的门道，从原理到故障排查，技术词讲得明明白白，看完就知道这“小部件”有多重要。

　　一、先搞懂：开利19XR的导叶系统，不是普通“挡风板”

　　普通离心机的导叶，大多是“单级手动调节”，像家里的百叶窗，只能粗略控制进气量；而开利19XR的导叶系统是“电子伺服双级调节”，相当于给百叶窗装了“智能大脑”，能精准到0.1mm的开度控制，核心作用有两个：

　　控制冷量：通过调节导叶开度（0%-100%），控制进入压缩机的空气/制冷剂流量——开度30%时制冷量降50%，开度100%时满负荷运行，完美匹配不同负载（比如白天商场人多开100%，深夜开30%省电）；

　　稳气流：19XR的导叶叶片是“扭曲流线型设计”（普通机是平直叶片），能让气流顺着叶片弧度进入压缩机，避免产生涡流（气流乱撞会增加能耗），比普通导叶节能8%-12%。

　　打个比方：普通导叶像“手动水龙头”，只能开或关；开利19XR的导叶像“智能恒温龙头”，能精准调水流大小和温度，既满足需求又不浪费。

　　关键数据：19XR导叶的调节响应时间≤0.5秒（普通机1-2秒），负载变化时能快速跟上，避免制冷量波动。

　　二、拆解19XR导叶系统3大核心部件，坏了就看这三处

　　开利19XR的导叶系统不是“一片叶子”，而是由“叶片组+电子伺服执行器+位置传感器”组成的联动系统，每部分坏了症状都不一样：

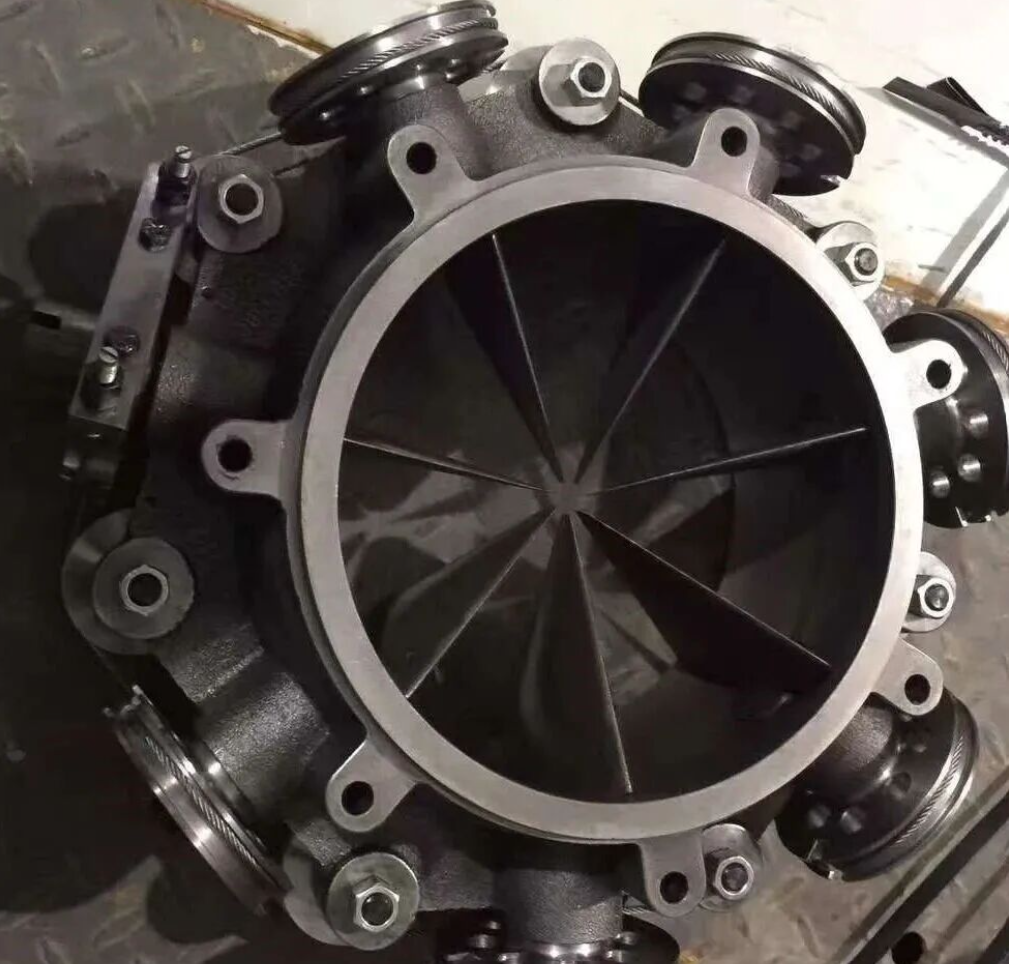

　　1.导叶叶片：19XR用“航空级铝合金”，怕积碳不怕磨

　　特色设计：19XR的叶片是“7075铝合金”材质（比普通钢轻30%，强度高2倍），表面有“抗腐蚀涂层”（能防制冷剂和油污腐蚀），正常能用8-10年。

　　常见问题：

　　积碳卡涩：高温制冷剂中的油分碳化，附着在叶片转轴上（厚度超0.1mm），导致叶片转不动，开度卡在30%-50%，制冷量上不去；

　　叶片变形：维修时工具碰撞叶片，导致叶片弧度改变（原本的流线型变歪），气流紊乱，主机震动变大（振幅超0.15mm）。

　　检查方法：停机后拆导叶罩，用手轻转叶片，应顺畅无卡顿；看叶片表面，若有黑色积碳，用软布蘸酒精擦净（别用钢丝刷，会刮掉涂层）。

　　2.电子伺服执行器：19XR的“导叶大脑”，精度0.1mm

　　普通离心机的导叶执行器是“气动式”（靠气压推动），精度差（误差±5%）；19XR用“直流电子伺服执行器”，靠电机驱动，开度误差≤0.5%（相当于100%开度时，实际误差不超过0.5mm），还能实时反馈开度数据到中控屏。

　　故障表现：

　　开度不准：中控屏显示开度80%，实际测量只有60%，制冷量比设定值低20%；

　　执行器卡死：电机故障或齿轮磨损，导叶停在固定角度，无法调节，负载变化时主机频繁跳闸（报“导叶调节故障”代码，比如19XR常见的E24）。

　　检测技巧：在中控屏发送“开度50%”指令，用尺子测导叶实际开度，若差值超2%，就是执行器精度漂移，需要校准（用开利专用软件CalibrateTool调）。

　　3.位置传感器：19XR的“导叶眼睛”，缺了就“瞎调”

　　位置传感器装在导叶转轴上，作用是“告诉执行器叶片转了多少度”，19XR用的是“霍尔式传感器”（比普通电位器式传感器寿命长5倍，抗干扰强），能实时输出0-5V的电压信号（对应0%-100%开度）。

　　故障后果：

　　信号丢失：传感器断线或损坏，执行器收不到开度信号，导叶会“乱调”（一会儿开10%，一会儿开90%），主机电流忽高忽低；

　　信号漂移：传感器老化，开度100%时只输出4V信号（正常应5V），执行器以为没开到最大，继续推叶片，导致叶片过度磨损。

　　排查方法：用万用表测传感器输出电压，开度0%时应≈0V，100%时≈5V，差值超0.2V就是传感器故障，需要更换（必须用开利原厂传感器，通用款不匹配）。

　　三、19XR导叶系统出问题？3个直观信号一测就知

　　1.制冷量“掉得快”，负载没变温差变小

　　现象：设定制冷量1000冷吨，实际只有700冷吨，车间温度降不下来；测冷凝器进出水温差，从正常的5-7℃降到3℃以下。

　　对应问题：导叶开度不够（比如卡涩在50%），进入压缩机的制冷剂流量减少，换热效率下降。

　　验证：中控屏看导叶开度，若负载100%时开度低于80%，就是导叶问题（正常应≥90%）。

　　2.主机震动“变大”，有“嗡嗡”异响

　　现象：运行时主机震动比平时大，手摸机壳能感到“麻手”，伴随低频“嗡嗡”声（不是正常的均匀运转声）。

　　对应问题：导叶叶片变形或开度不一致（有的叶片开80%，有的开60%），气流进入压缩机时紊乱，冲击转子导致震动。

　　检测：用测振仪测主机径向震动，超过0.15mm就需查导叶（19XR正常震动应≤0.1mm）。

　　3.报“导叶故障”代码，中控屏亮红灯

　　19XR常见代码：

　　E24：导叶执行器驱动故障（电机坏或电源问题）；

　　E25：导叶位置传感器信号异常（断线或漂移）；

　　E26：导叶卡涩（叶片积碳或机械卡顿）。

　　处理：出现代码别直接断电，先在中控屏看“故障详情”（会显示是执行器还是传感器问题），再针对性排查，避免盲目换零件。

　　四、19XR导叶系统维护：3个专属技巧，多用5年

　　1.每月“清洁叶片”，防积碳卡涩

　　19XR的叶片怕积碳不怕用，每月停机后：

　　拆导叶罩，用0.2MPa压缩空气（带吹尘枪）吹叶片和转轴，去除浮尘；

　　若有油污，用酒精棉片擦叶片表面（别用汽油，会腐蚀涂层）；

　　转动叶片5-10圈，确保无卡顿（若有轻微卡涩，加1滴开利专用润滑脂，别多加，会粘灰）。

　　2.每季度“校准执行器”，保精度

　　19XR的电子伺服执行器需要定期校准，步骤：

　　中控屏进入“维护模式”，选择“导叶校准”；

　　按提示依次发送“0%→50%→100%”开度指令，每次稳定30秒，让执行器学习位置；

　　校准完成后，测实际开度与显示值的差值，确保≤0.5%（19XR要求）。

　　3.每年“检查传感器”，防信号丢

　　每年停机检修时：

　　拔下传感器插头，用万用表测插头引脚电阻（正常应1000-1500Ω），若无穷大就是断线；

　　给传感器通电，手动转叶片，测输出电压，应从0V平滑升到5V（无跳变），否则就是传感器老化，需要更换。
